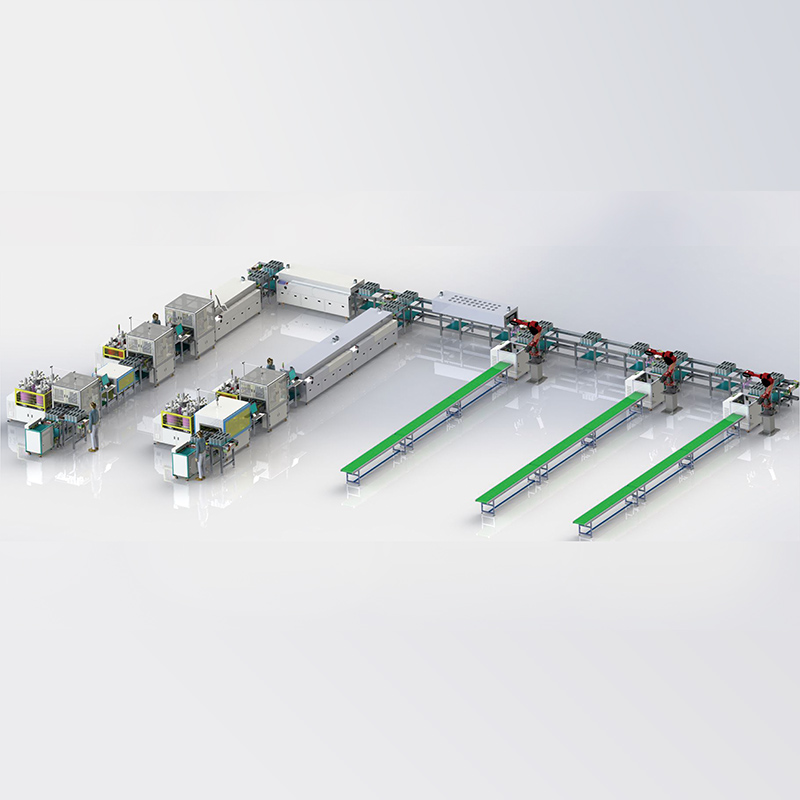

自動化真空灌膠機生產線,全自動真空灌膠機自動化生產流水線。
1.載具從升降機輸送至轉向工位,氣缸托起轉向機構,將載具90°輸送至人工上料工位;
2.人工完成產品上料,手持掃碼槍,掃描載具板上的二維碼(程序自動切換調取程序);
3.掃描膠水信息,確認膠水類型與有效期。
4.掃描完成,載具從人工上料工位移動至接駁台工位,由接駁台輸送至灌膠機。
機體參數 |
機架外形尺寸L*W*H | 總長度約17550mm (參考) |
重量 |
|
灌膠機控製部分 |
控製方式 | 控製卡+PLC+工控機 |
操作方式 | 手編器加按鈕盒 |
編程方式 | 手編器 |
運行程序儲存數量 | 99+ |
灌膠機工作部分 |
X.Y軸最大運動速度 | ≤300MM/Sec |
Z軸最大運行速度 | ≤500MM/Sec |
XY軸驅動方式 | 步進電機+同步帶+直線導軌(可定製) |
Z軸驅動方式 | 步進電機+滾珠絲杆+直線導軌(可定製) |
重複精度 | ±0.05mm |
電源 | AC220V 50HZ |
氣源 | 4-6Kgf/cm2 |
總功率 |
|
